GJT金屬探測器

產品介紹

　　GJT系列金屬探測儀主要用于礦山（石礦.鐵礦.金礦等）、水泥、選煤、火力發電、冶金、化工、造紙、林業、環保、建材等行業的皮帶輸送機中，它利用金屬進入傳感器電磁場時所產生的變化信號，通過電子技術對其進行處理并驅動執行機構（電磁鐵、電機開關）動作，從而排出有害金屬,將金屬異物探測排除，以提高產品質量和確保設備的安全運行。

工作原理

　　在電路設計中應用了金屬檢測技術——數字移相及數字化檢測技術，高靈敏度設計，將220V交流電轉換成直流電源，通過數字電路將高頻電流供給傳感器，形成高頻磁場。當有金屬通過傳感器時，金屬中產生渦流，通過放大電路將被放大的輸出信號送回控制回路，產生控制信號，控制驅動電路輸出，使本機報警指示輸出、外界輸出動作，從而達到利用金屬進入傳感器電磁場范圍時所產生的微弱變化信號，通過工控數字電路對之進行分析處理并驅動執行機構動作，從而排出危害金屬。檢測靈敏度可達φ20mm鐵、鋁球，并且靈敏度調試簡單方便，靈敏度會隨傳感器的不同而有所改變。

技術特點

1．傳感器的底腳安裝尺寸是按照GB.TD－75型膠帶輸送機架給定的尺寸，安裝簡便。

2．控制箱可遠傳五米，可避免現場惡劣環境的影響。

3．采用了多種抗干擾措施，有效地防止了誤操作。

4．能對各種磁性、非磁性物料進行探測。

5．用戶可以選擇是否使用DCS（集散控制系統）接口。儀器的啟動、停止可進行遠程控制,并可以將備妥、運行、故障等信息傳給中控室。

6．控制箱采用IP54標準設計,防塵結構，內外噴塑，防腐性強。

7．靈敏度調節智能化。

8．可調品位，帶速，礦種，穩定性好，使用性強。

9．通用性強，產品升級換代簡單。

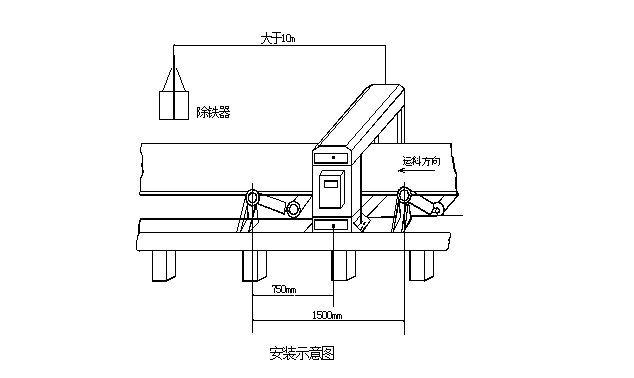

安裝位置與注意事項

1)  傳感器的底腳安裝尺寸是按照GB.TD－75型膠帶輸送機架給定的尺寸，開孔直徑為16mm,用14螺栓固定。

2)傳感器的安裝環境內應無大的金屬構件移動，并盡量避開強電磁場的干擾，特別是對講機.電焊機和大型機電設備等。

3) 金屬探測儀應安裝在兩條托輥的正中間,與托輥之間的距離不得小于70cm.若托輥間的距離達不到要求.轉動的托輥會對金屬探測儀造成不穩定影響。

4) 皮帶機的震動會對傳感器的壽命和系統的穩定性有很大的影響,強烈建議在金屬探測儀安裝時單獨做支架固定。

5) 安裝時,傳感器的底部與皮帶底部不能有任何的接觸，較佳距離是在皮帶有物料時,皮帶底部與傳感器底部的距離為2～3cm為宜。

6) 如果探測儀與帶式除鐵器或盤式除鐵器配合使用，傳感器與除鐵器的距離應大于2米，特殊情況，距離較近時，應根據現場條件來確定安裝方法。

7) 安裝完成后，應檢查各部位的螺絲是否擰緊，否則在震動時容易產生誤動作。

8) 拆卸后重裝時，各部分連接務必牢靠，不可有接觸不良的現象，否則會使檢測不正常。

技術參數

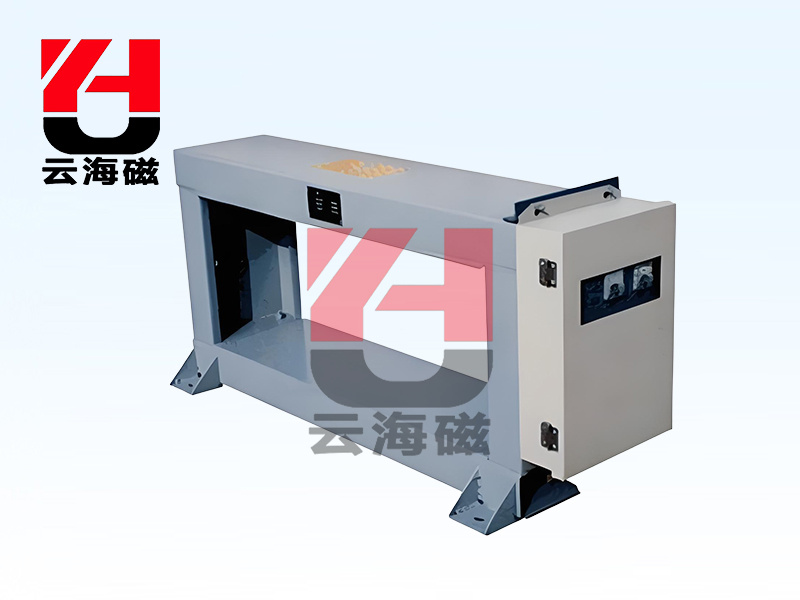

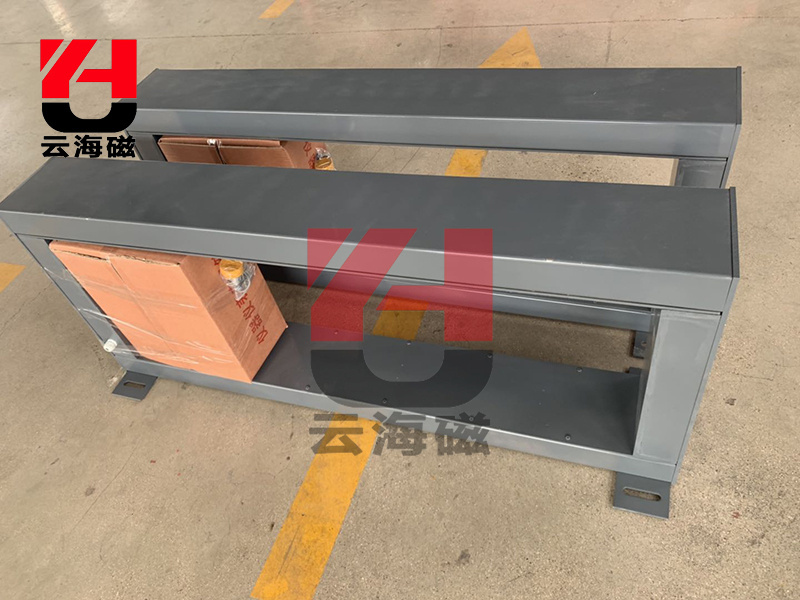

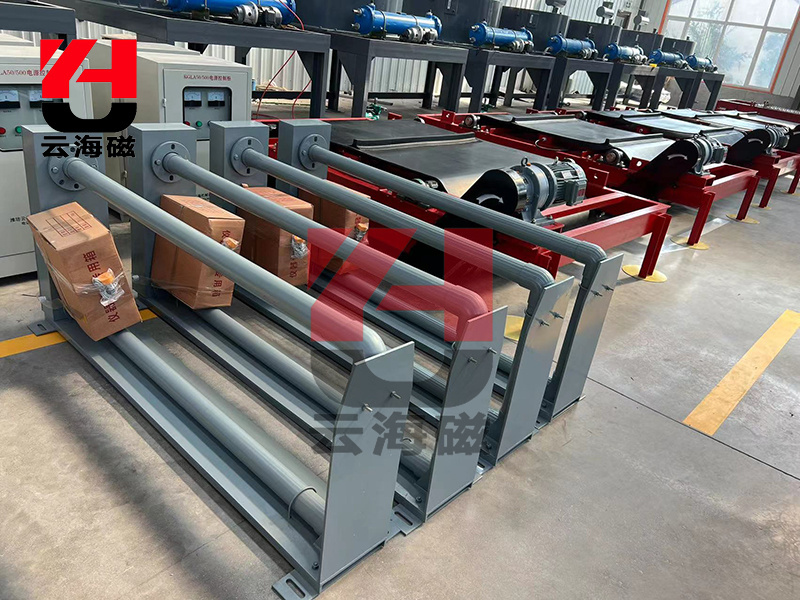

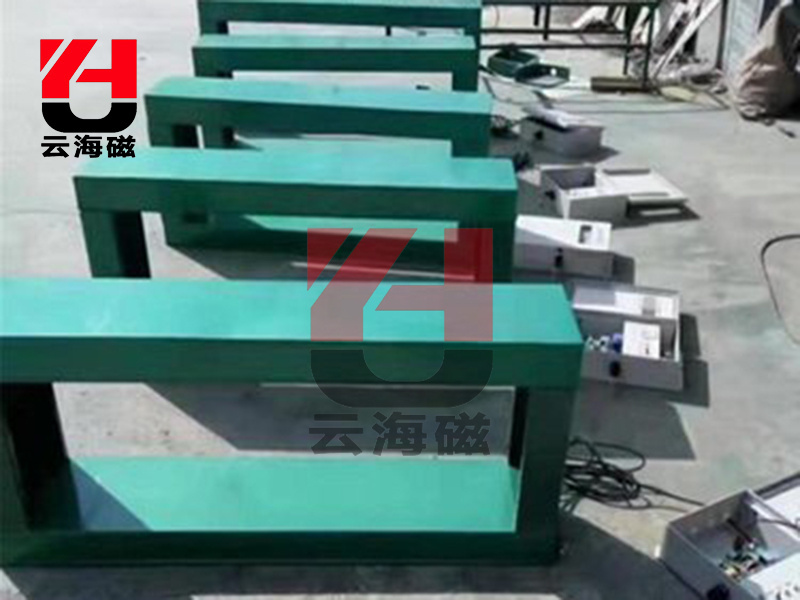

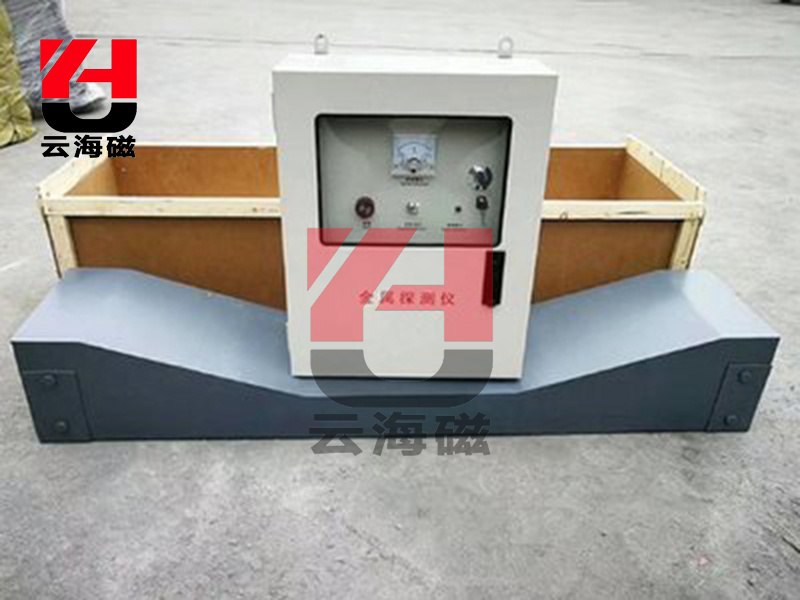

產品圖片

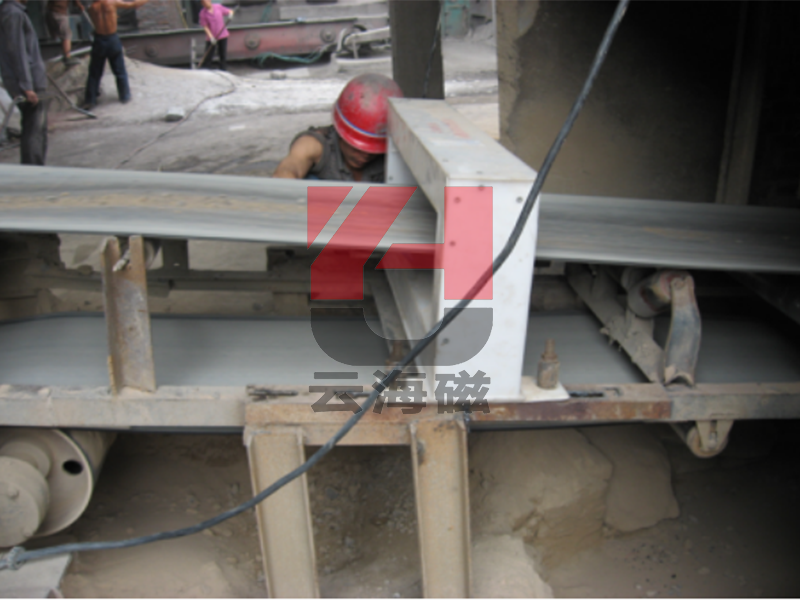

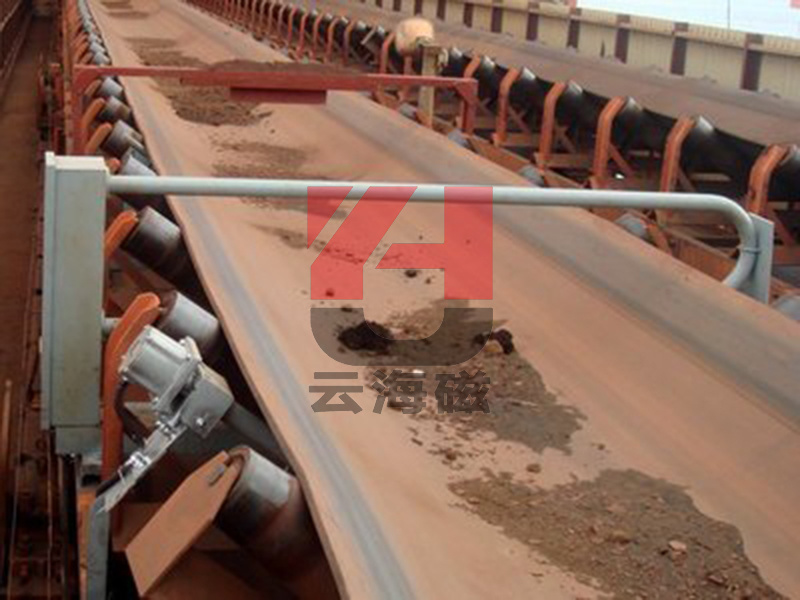

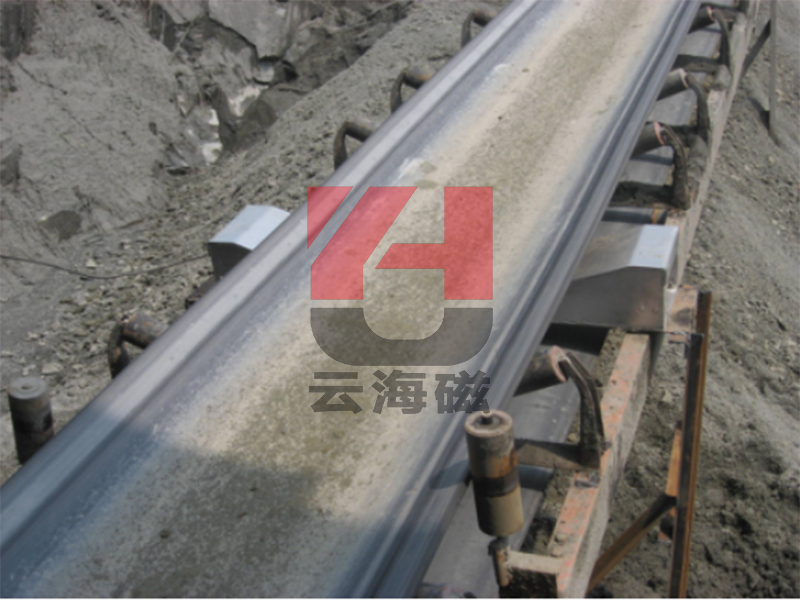

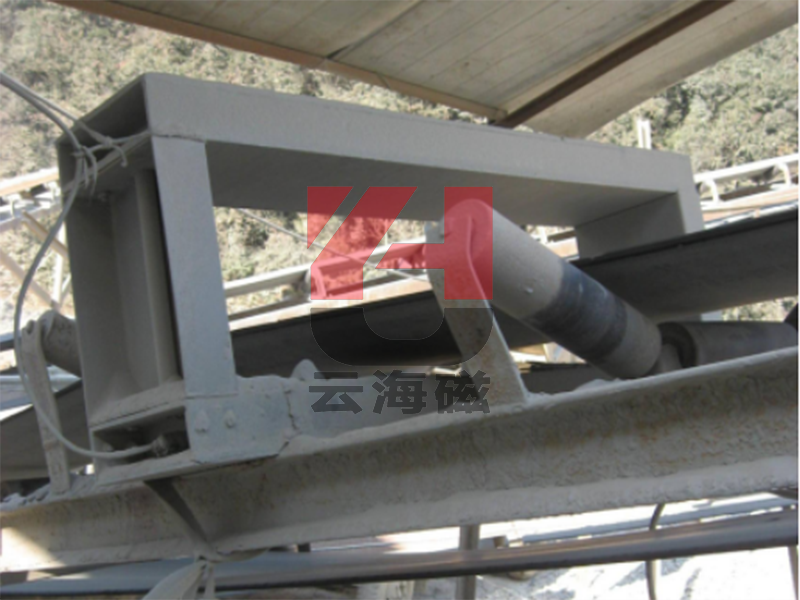

現場安裝
