RCGZ管道自卸式除鐵器

產品介紹

RCGZ系列管道式永磁自動除鐵器由管道體、驅動裝置、磁體運行裝置三大部分組成，驅動裝置安裝在管道壁上，通過鏈輪、鏈條帶動管道體內磁分離腔的磁體運行裝置運轉，永磁體將管道內物料中的混雜的鐵磁性物質通過出鐵口排出管道外。該設備主要用于水泥行業，選粉機選粉后的回磨粗粉及熟料預粉碎后入磨前的細粉除鐵，防止鐵粒在磨內集聚，從而提高磨機的生產效率，水泥灌裝工序前的除鐵，可以將混雜于水泥中的鐵雜質自動清選、排放，保障生產穩定運行。

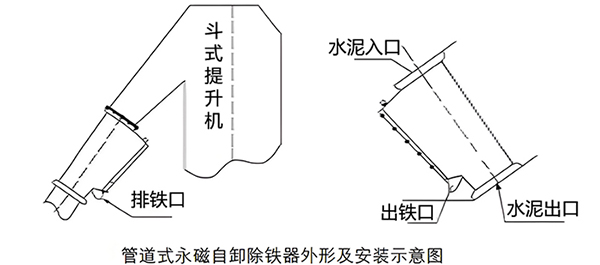

工作原理及安裝示意圖

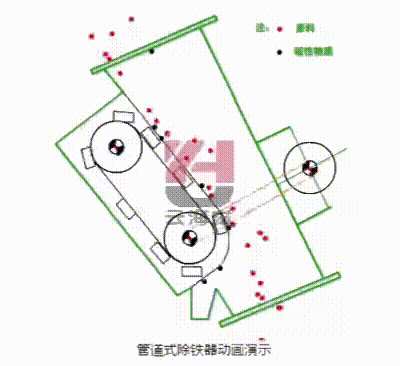

RCGZ管道自卸式除鐵器串接于傾角45°～75°的物料輸送管道中，當物料流經該除鐵器時，其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上，隨永磁體的移動而逐漸向出鐵口方向滑動，實現與物料分離。在出鐵口處，因永磁體沿循環運動方向移開，鐵磁性物質失去磁力吸引，在重力的作用下從出鐵口排出，實現物料的自動除鐵。

技術特點

⑴本設備采用高剩磁的釹鐵硼作為磁源，除鐵效率高，使用壽命長。

⑵動力源采用小功率擺線針輪減速電機，傳動采用精 密滾子鏈輪，具有體積小、重量輕、運轉可靠平穩、故障少等優點，用戶使用方便，維修容易。

⑶本設備結構設計合理、緊湊，安裝方便，串接于物料輸送管道中即可使用。

⑷除鐵過程連續、自動，設備啟動后無需看管。

⑸適用于封閉物料輸送系統，工作中無粉塵逸出，無環境污染。

技術參數

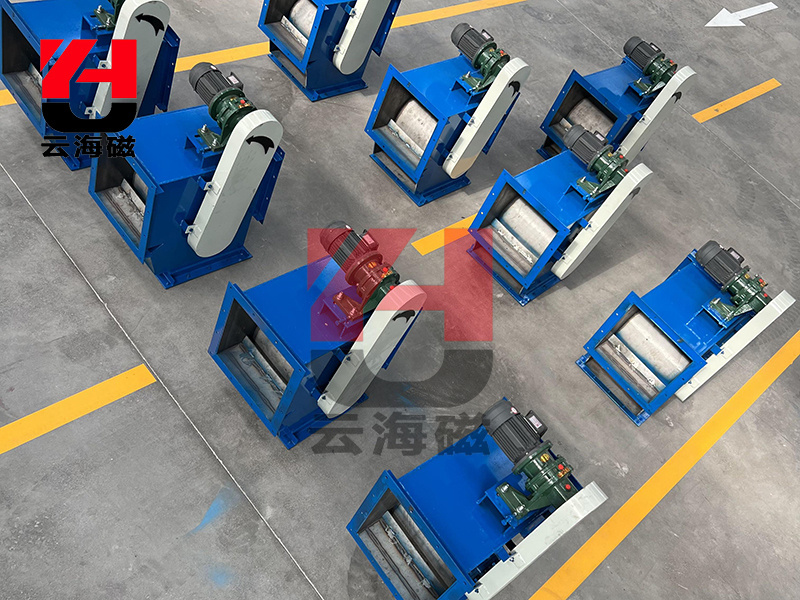

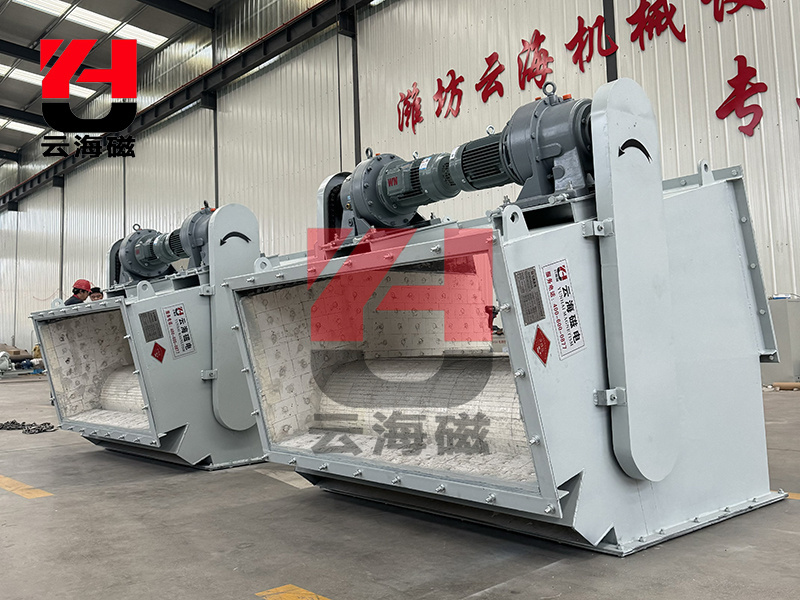

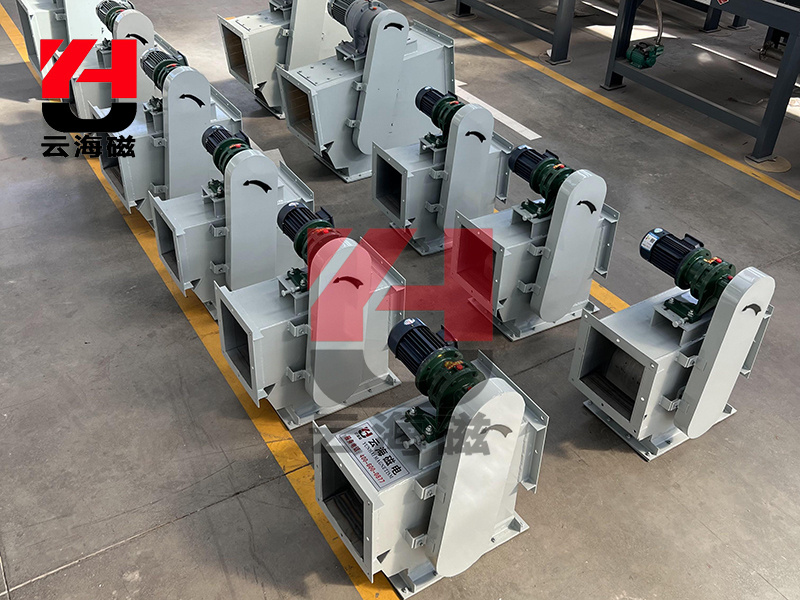

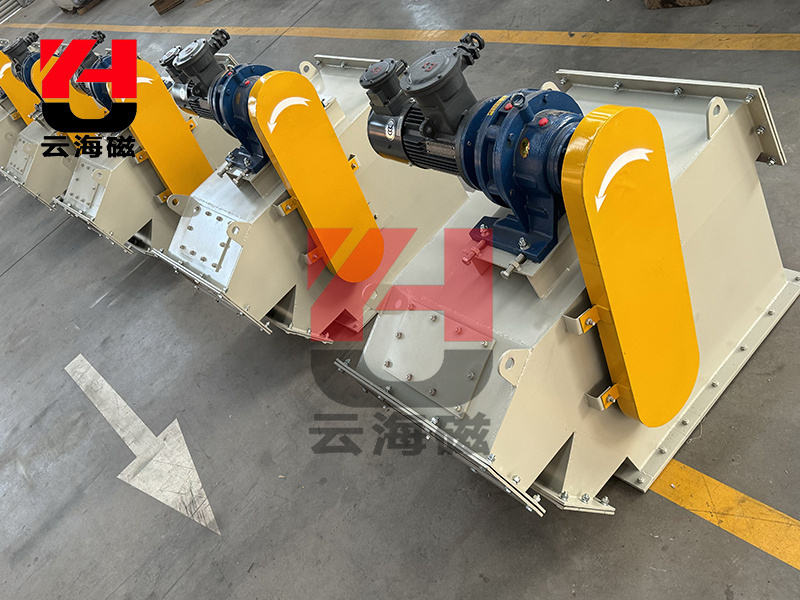

產品圖片

現場安裝
